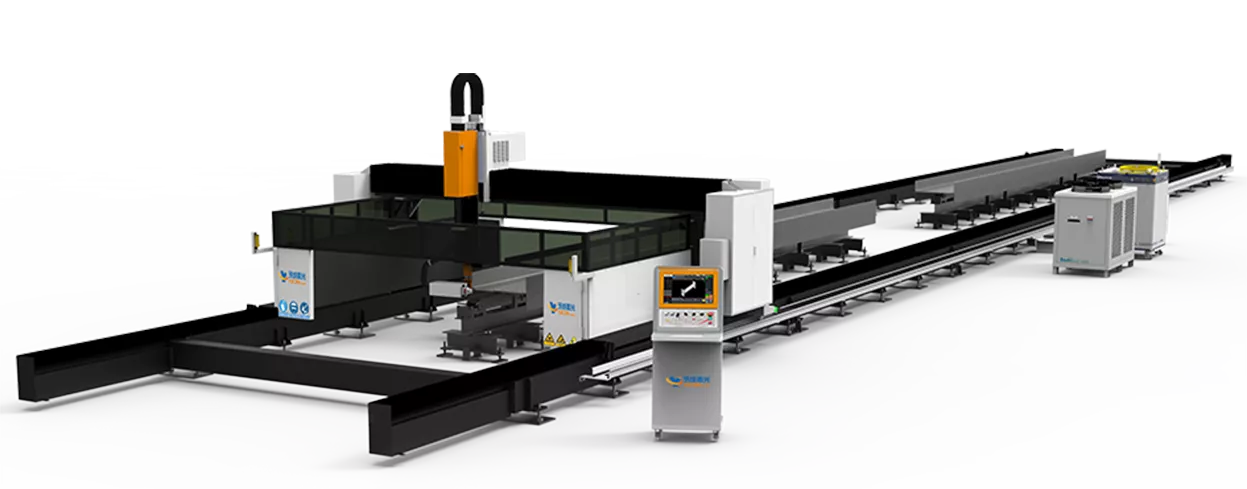

Двойное решение для повышения эффективности и качества сварки

Инновационные технологии сварки Новая эра высокоэффективной сварки

Оптимизация процесса сварки, повышение характеристик продукта

Технические параметры

Номер порядка

Проект

Параметр

1

Мощность лазера

20 КВт

2

Подходящие сварочные изделия

H-образные стальные балки, коробчатые колонны и т.д.


3


Максимальная толщина сварки

Односторонняя сварка: ≤ 18 мм

Двусторонняя сварка: ≤ 30 мм

4

Скорость сварки

≥ 1,6 м/мин

5

Максимальная длина сварки

24000 мм

6

Точность повторной позиционирования

≤ 0,1 мм

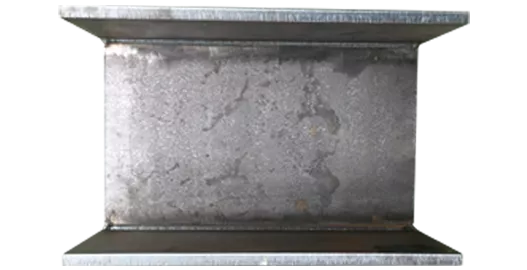

Образец сварки швеллера H

Образец сварки швеллера H-образного сечения

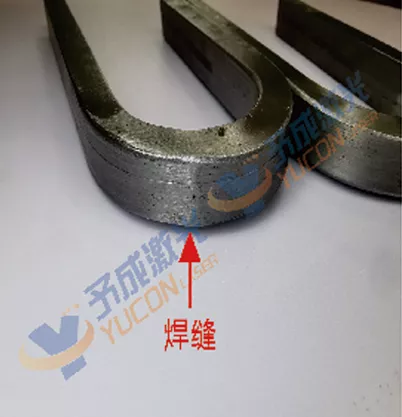

Образец сварки колонны коробчатого типа

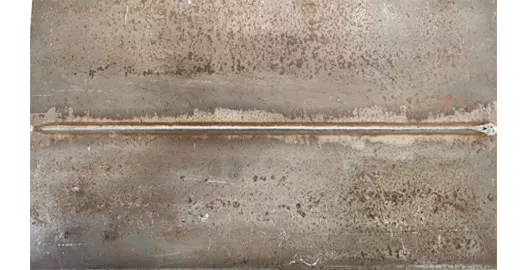

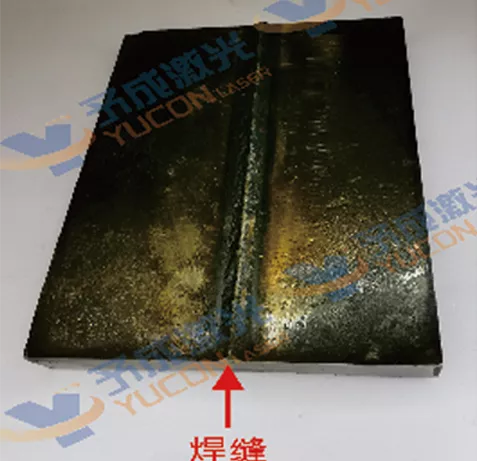

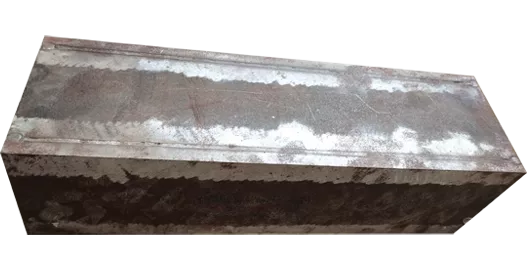

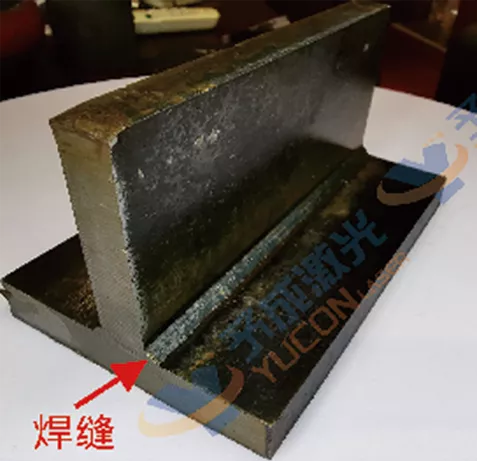

Проба сварки на плоской пластине

Анализ стоимости сварки колонн ящичного типа

Колонна коробчатого типа: размер 400*400*12000 мм, толщина 14 мм, вес 845 КГ

Длина шва: 48 метровТогда стоимость сварки на каждые сто тонн продукции следующая

Статья затрат

Комбинированная сварка лазером и дуговой сваркой

Газовая защитная сварка / Подкладочная сварка

Форма кромки



Общая длина шва (м)

100÷0.845×48м = 5680.5

100÷0.845×48 метров = 5680.5

Рабочие часы сварки (ч)

5680.5м÷1.6м/мин÷60 = 64

680.5м÷0.5м/мин÷60 = 190

Рабочие часы переворота и подготовки (ч)

10

20

Общее рабочее время (смены)

9

26.5

Заработная плата рабочих (юаней)

3700 (обычный рабочий 400 юаней/смену)

68166 (сварщик 12 юаней/метр)

Расход проволоки (юаней)

2272 (0.4 юаней/метр)

7953 (1.4 юаней/метр)

Электричество за час (юаней)

150

90

Общая стоимость электричества

9600

17100

Затраты на сварку на каждые сто тонн (юаней)

3700 + 2272 + 9600 = 15572

68166 + 7953 + 17100 = 93219


техническое преимущество

Прыжок в эффективности сварки - Технология комбинированной сварки лазером и электрической дугой

· Повышение глубины проплавления: Взаимодействие лазера и дуги привлекает и сжимает дугу, повышает плотность тока, повышает глубину проплавления при сварке. Сварка с одной стороны, формирование с двух сторон.

· Низкая стоимость: Не требуется сварка с подготовкой кромки, уменьшается количество наполнителя проволокой.

· Высокая адаптивность: Комбинированный источник тепла лазер-дуга способствует снижению чувствительности к зазору, центровке, несоответствию кромок.

· Высокая эффективность: Дополнительный нагрев дугой может повысить скорость лазерной сварки; лазерное наведение дуги позволяет осуществлять высокоскоростную сварку.

Сравнение характеристик сварки

Способ сварки

под флюсом

газовая защитная сварка

комбинированная сварка лазером и дугой

Форма кромки (ниже 14 мм)

V-образная

V-образная

не требуется кромкование

Форма кромки (более 14 мм)

V-образная или U-образная

V-образная или U-образная

Y-образная

Деформация

большая

большая

маленькая

Тепловое воздействие

большая

большая

маленькая

Качество шва

хорошее

хорошее

хорошее

Расход проволоки (толщина пластины 14 мм)

1,5 юаней/метр

1,5 юаней/метр

0,4 юаней/метр

Ширина шва

10 - 16 мм

5 - 10 мм

3 - 8 мм

Высота остатка шва

5 - 10 мм

3 - 8 мм

Сравнение технологий сварки

Сравнение технологий сварки H-образных профилей, сравнение технологий сварки коробчатых колонн (продукт толщиной 14 мм), сравнение технологий сварки коробчатых колонн (продукт толщиной 30 мм)

Технология сварки

Комплексная машина для сборки, сварки и правки

Подковообразная машина для подкладной сварки

Комбинированная сварка лазером и дугой



Схема




Скорость сварки

0,6–1 м/мин

0,3–1 м/ мин

1,5–3 м/ мин


       Способ сварки

газовая защитная сварка/под флюсом сварка

Комплексная сварка лазером и дугой




       Схема



       Технология сварки

При заделке корневого шва оставить 4 мм钝边, заполнение шва в канаве

Не делать канаву, односторонняя сварка с формированием с двух сторон

       Скорость сварки

   0,3～1 м/мин

1,5～2,5 м/мин

Способ сварки

Сварка в защитной газовой среде/под флюсом

Комбинированная сварка лазером и электрической дугой




Схема



Технология сварки

Сварка основания с оставлением тупого края 4 мм, заполнение шва в скосе

Сварка основания с оставлением тупого края 16 мм, заполнение шва в скосе

Скорость сварки

0,3–1 метр/минуту

1,5–2,5 метр/минуту


Детектирование характеристик сварного шва

Обследование дефектов сварного шва, исследование механических свойств сварного шва, испытание ударной вязкости сварного соединения

★ Результат проверки дефектов сварного шва:

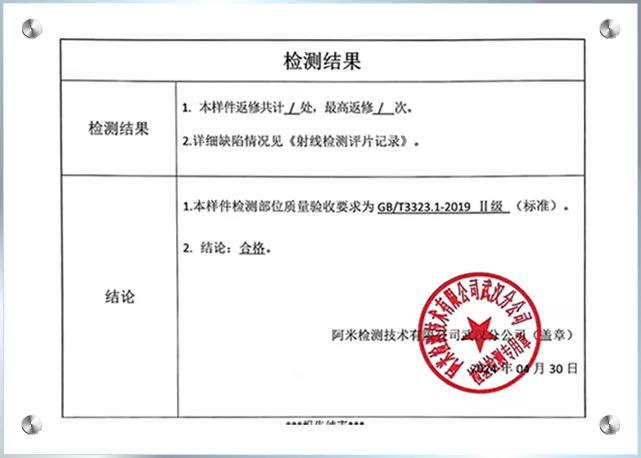

Проверка ультразвуковой дефектоскопии уровня 1 соответствует требованиям.


Проверка рентгеновской дефектоскопии уровня 1 соответствует требованиям.

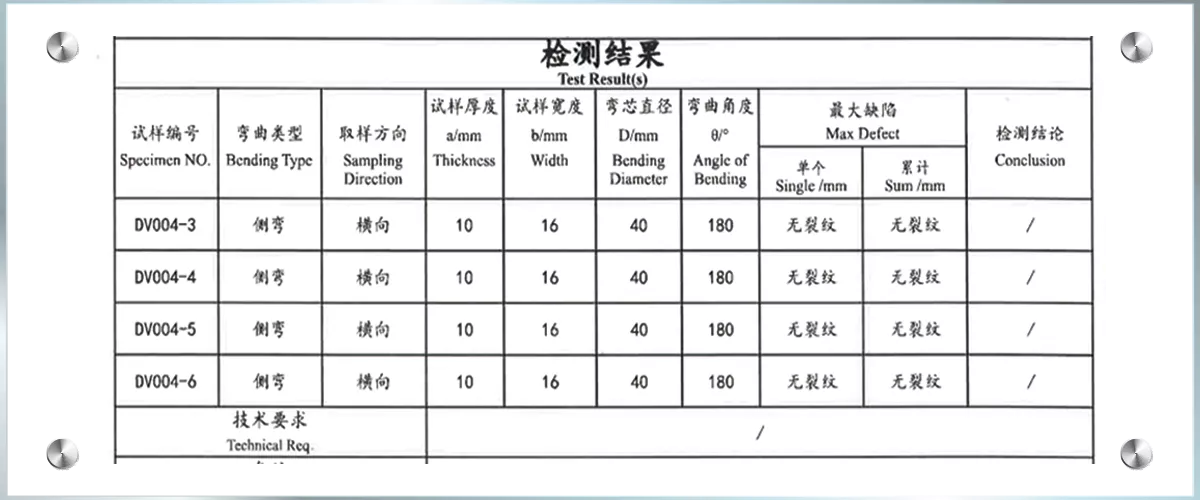

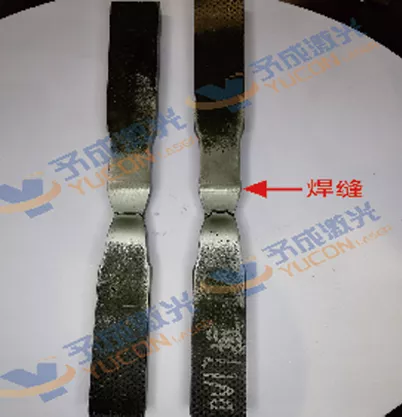

★Результаты испытаний механических свойств сварного шва:Испытание на растяжение прошло успешно, разрыв произошел в материале основы. Испытание на изгиб прошло успешно, трещин в сварном шве нет.

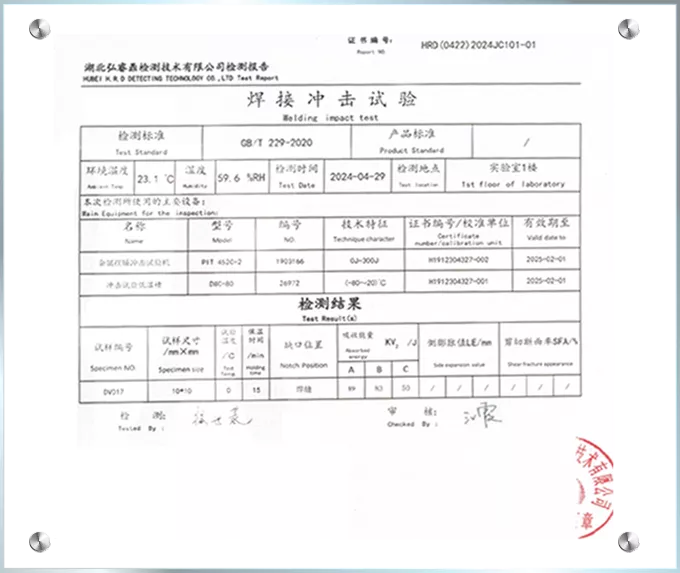

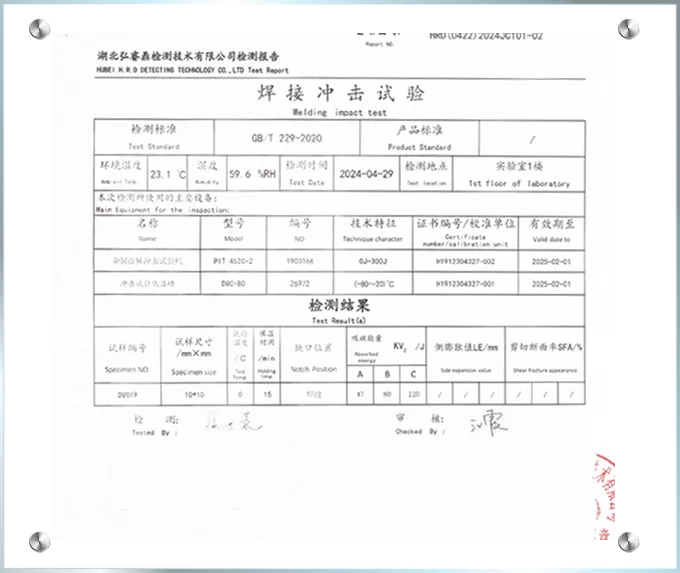

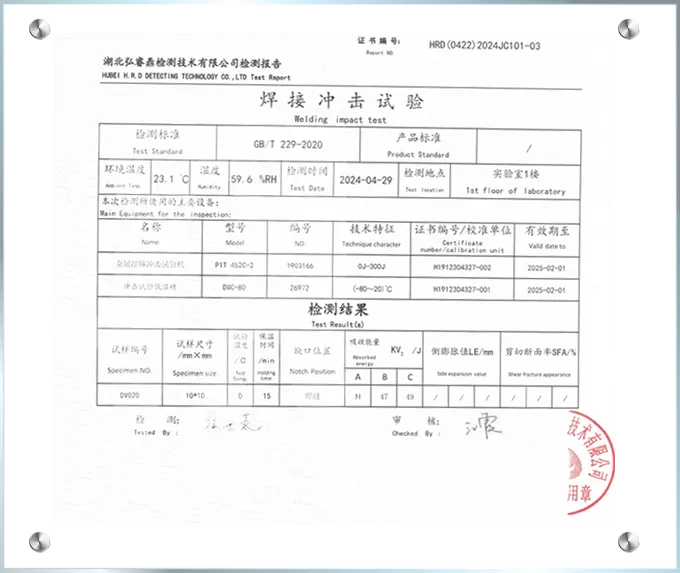

★Результаты испытаний механических свойств сварного шва: Требования к ударной вязкости материала Q235 ＞ 27J, фактические результаты испытаний сварного шва: 47J - 120J. Значительно превышает требования к ударной вязкости материала.

Немедленно действовать, начать путешествие высокоэффективного производства

Не ждите больше, выберите нашу производственную линию гибридной лазерно-дуговой сварки прямо сейчас, чтобы повысить эффективность и безопасность вашего производства.

Мы с нетерпением ждем возможности сотрудничать с вами, чтобы вместе начать эффективное и недорогое производство.
