创新焊接技术 高效焊接新纪元
优化焊接过程，提升产品性能
技术参数
序号 | 项目 | 参数 |
1 | 激光器功率 | 20KW |
2 | 适用焊接产品 | H型钢、箱型柱等 |
3 | 最大焊接厚度 | 单面焊接：≤18mm 双面焊接：≤30mm |
4 | 焊接速度 | ≥1.6米/分钟 |
5 | 最大焊接长度 | 24000mm |
6 | 重复定位精度 | ≤0.1mm |
H型钢焊接样品
H型钢焊接样品
平板焊接样品
箱型柱焊接成本分析
箱型柱：尺寸400*400*12000mm，厚度14mm，重量 845KG
焊缝长度：48米则每百吨产量的焊接成本如下
成本项 | 激光电弧复合焊接 | 气保焊/埋弧焊 |
坡口形式 |
|
|
焊缝总长度（m） | 100÷0.845×48m=5680.5 | 100÷0.845×48米=5680.5 |
焊接工时（h） | 5680.5m÷1.6m/min÷60=64 | 680.5m÷0.5m/min÷60=190 |
翻转、准备工时（h） | 10 | 20 |
总工时（班） | 9 | 26.5 |
人工费（元） | 3700（普工400元/班） | 68166（焊工12元/米） |
焊丝消耗（元） | 2272（0.4元/米） | 7953（1.4元/米） |
每小时电费（元） | 150 | 90 |
总电费 | 9600 | 17100 |
每百吨焊接成本（元） | 3700+2272+9600=15572 | 68166+7953+17100=93219 |
技术优势
焊接效率的飞跃——激光电弧复合焊接技术
焊接性能对比
焊接方式 | 埋弧焊 | 气保焊 | 激光-电弧复合焊 |
坡口形式（14mm以下） | V型 | V型 | 不需要开坡口 |
坡口形式（14mm以上） | V型或U型 | V型或U型 | Y型 |
变 形 | 大 | 大 | 小 |
热 影 响 | 大 | 大 | 小 |
焊缝质量 | 好 | 好 | 好 |
焊丝消耗（14mm板厚） | 1.5元/米 | 1.5元/米 | 0.4元/米 |
焊缝宽度 | 10～16mm | 5～10mm | 3～8mm |
焊缝余高 | 5～10mm | 3～8mm | 2～8mm |
焊接速度 | 0.6～1米/分钟 | 0.5～0.8米/分钟 | 1.5～2米/分钟 |
焊接熔深 | 5～12mm | 3～8mm | 5～18mm |
焊接工艺对比
H型钢焊接工艺对比、箱型柱焊接工艺对比（厚度14mm产品）、箱型柱焊接工艺对比（厚度30mm产品）

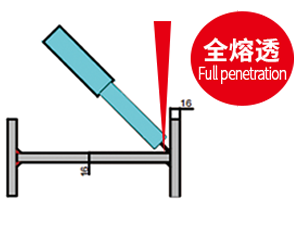

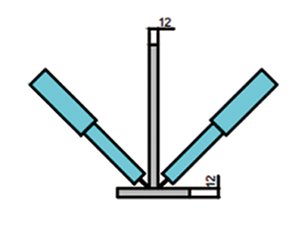

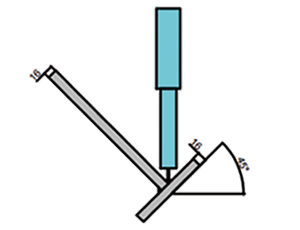

焊接工艺 | 组焊矫一体机 | 龙门式埋弧焊 | 激光-电弧复合焊接 |
示意图 |
|
|
|
焊接速度 | 0.6～1米/分钟 | 0.3～1米/分钟 | 1.5～3米/分钟 |
焊接方式 | 气保焊/埋弧焊 | 激光-电弧复合焊接 |
示意图 |
|
|

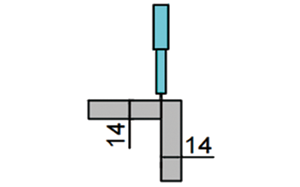

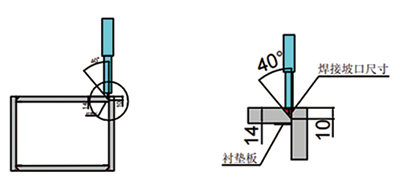

焊接工艺 | 钝边留4mm打底焊接，坡口填充焊接 | 不开坡口，单面焊接双面成型 |
焊接速度 | 0.3～1米/分钟 | 1.5～2.5米/分钟 |
焊接方式 | 气保焊/埋弧焊 | 激光-电弧复合焊接 |
示意图 |
|
|

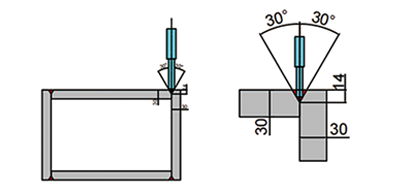

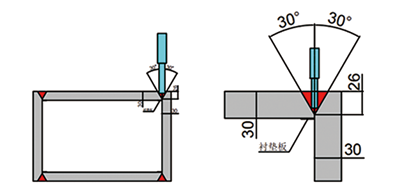

焊接工艺 | 钝边留4mm打底焊接，坡口填充焊接 | 钝边留16mm打底焊接，坡口填充焊接 |
焊接速度 | 0.3～1米/分钟 | 1.5～2.5米/分钟 |
焊缝性能检测
焊缝探伤检测、焊缝力学性能检测、焊接冲击检测
★ 焊缝探伤检测结果： | 超声波探伤检测1级合格。 |
X射线探伤检测1级合格。 |
立即行动 开启高效生产之旅
不要再等待，立即选择我们的激光-电弧复合焊接生产线，让您的生产效率和安全性都得到提升。
我们期待与您的合作，共同开启高效、低成本的生产之旅。
